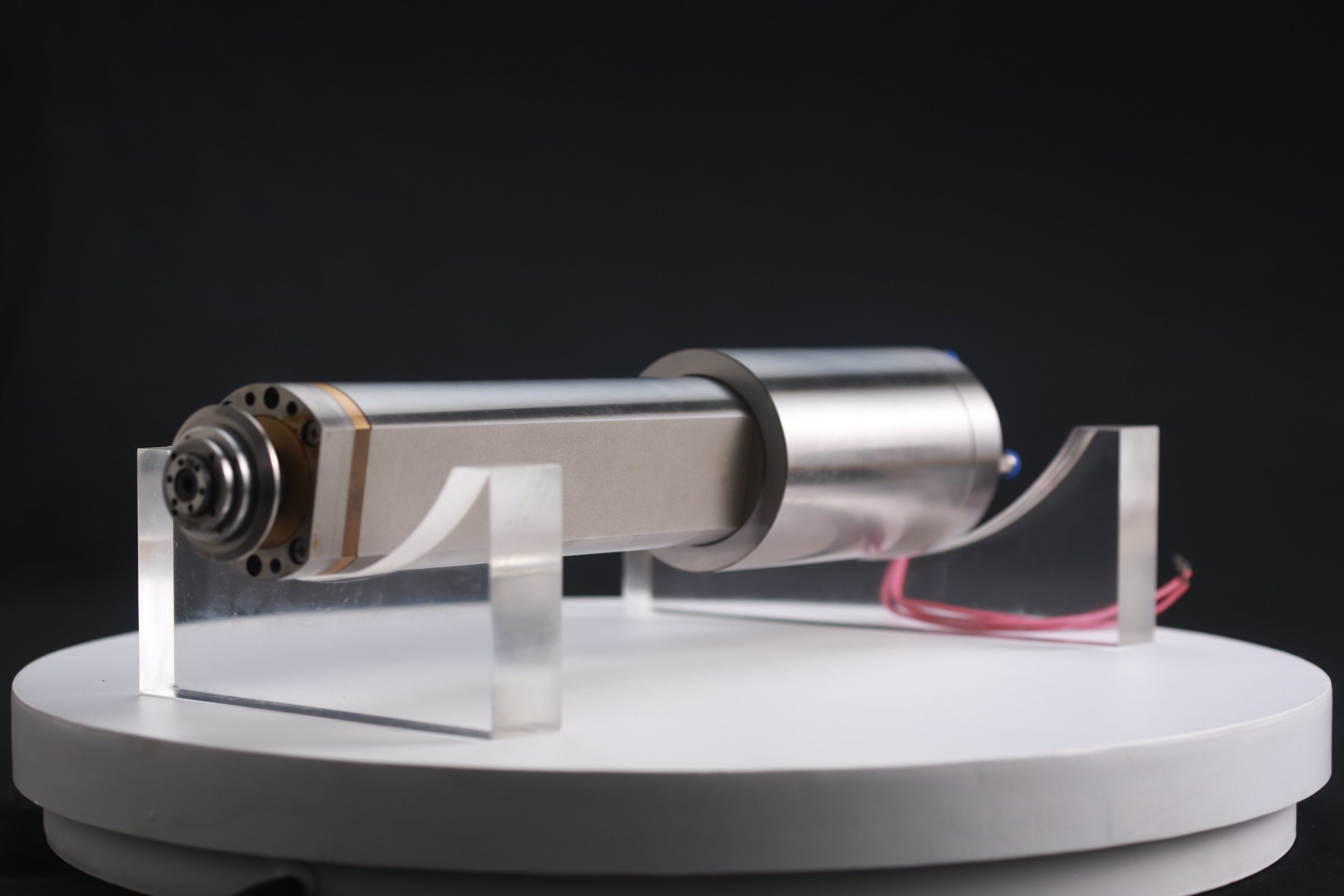

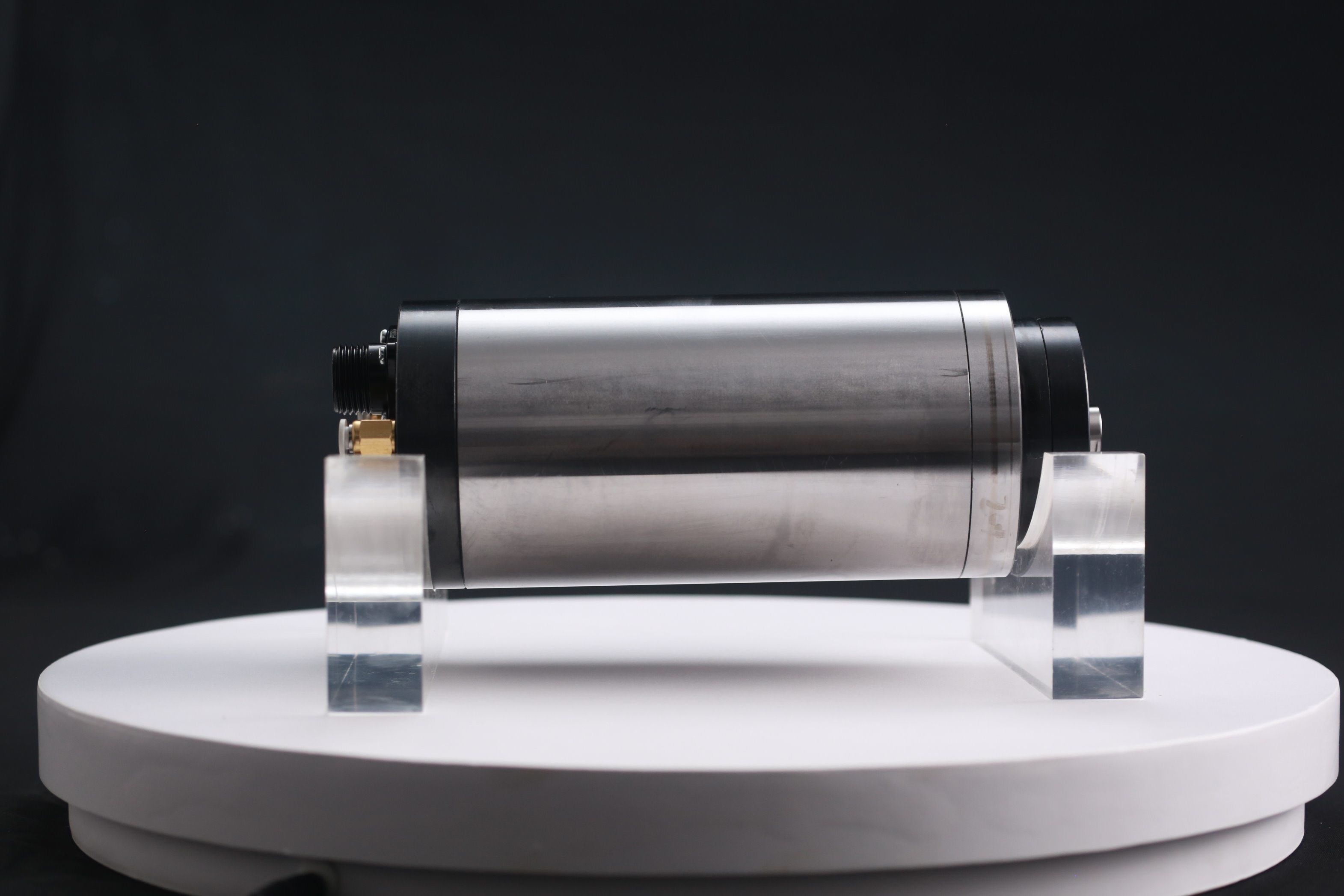

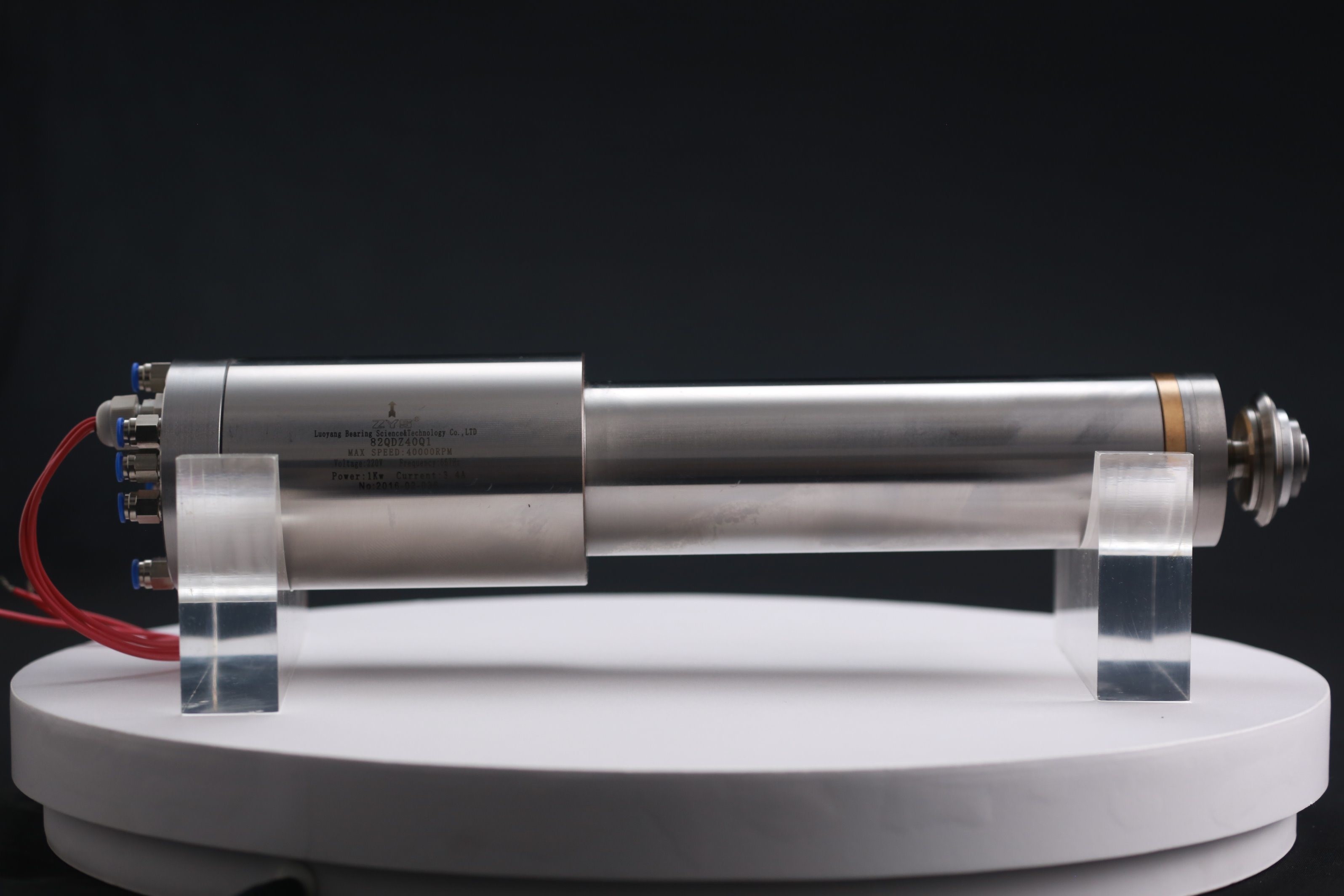

Motor elétrico CNC Roteador Fuso 80MD120y0.9 Aço inoxidável

  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
  • Electric Motor CNC Router Spindle 80MD120y0.9 Stainless Steel
Lugar de origem China
Marca CAEC
Certificação ISO9001, ISO14001, OHSAS18001
Número do modelo 80MD150Y0.8
Quantidade de ordem mínima Uma parte
Preço USD 1 for one piece
Detalhes da embalagem Pacote padrão para a exportação
Tempo de entrega 20-30 dias
Habilidade da fonte 1000 pcs por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Modelo N.O. 80MD120y0.9 Materiais Aço inoxidável
Torque máximo 200 Velocidade 40000 r/min
Movimentação Motor Aplicação Motor, Máquina-ferramenta.
Dispositivo Mudança automática de ferramenta Lubrificação Spray de óleo
uso Moagem interna/externa, moagem por broche Rolamento do eixo P4 Rolamentos de esferas de cerâmica de precisão
Capacidade de I&D Produto OEM/ODM/CAEC Padrão do fuso RUÍDO, ASTM, GOST, GB, JIS, ANSI, BS
Método do movimento Controle linear Começando o modo Iniciação com frequência variável
Velocidade de funcionamento velocidade ajustável Número de estatores Trifásico
Estrutura do rotor Caixa de esquilo Pacote de transporte Casos e páletes ou como Customer′ exigência de s
Especificações Dimensão do eixo de moagem do motor Marca comercial CAEC
Origem Luoyang, Henan, China Habilidade da fonte 10000 PCS/ano
Serviço pós-venda Um ano Garantia Um ano
Logo Printing Com Logo Printing Tamanho Meio
Personalizado Personalizado Tipo ferramenta de corte
Personalização Disponível | Pedido personalizado
Realçar

Espinil do roteador CNC do motor elétrico

,

CNC Router Fuso 80MD120y0.9

,

Espinil de roteador CNC de aço inoxidável
Deixe um recado
Descrição de produto

Eixo do roteador CNC Eixo de moagem de motor elétrico de alta frequência / Eixo CNC / Eixo Atc / Refrigeração a água



►Descrição do produto do fuso de retificação:

O fuso da máquina-ferramenta é a parte mais importante das máquinas-ferramenta.Os fusos de máquinas-ferramenta tradicionais são acionados por engrenagens.Os fusos elétricos CAEC são os fusos do motor incorporados, que acionam o eixo diretamente para o trabalho, acionando a força.Assim, nossos fusos de alta frequência realizam a combinação de motor e eixo.

O fuso elétrico para retificação possui as séries MD, MDF, MDT, MDS, MDK.Os fusos de retificação são caracterizados por alta precisão, alta velocidade, alta potência e alta rigidez.Os fusos de retificação de ferramentas são amplamente utilizados em retificação interna, retificação externa, retificação de conformação, retificação de rosca, etc.



►Características do produto do fuso de retificação:
1. O design da seção de potência constante reduz o custo do inversor.
2. Vida confiável com a aplicação de rolamentos de esferas de cerâmica de precisão P4.
3. Baixa perda de calor com uso de motor de rotor de cobre ou motor importado.
Com base nas características acima, nossos fusos de alta frequência e alta velocidade desempenham um papel importante na melhoria da eficiência da produção e da qualidade da usinagem.



►Aplicação de fusos para retificação:adequado para retificação interna, retificação externa, retificação de brocha e retificação de rosca.



►Parâmetros técnicos do fuso de retificação:



Tipo Parâmetro do motor Dimensão
  Poder
(KW)
S6/S1		 Tensão
(V)		 Atual
(A)
S6/S1		 Velocidade
(r/min)		 Frequência
(Hz)		 D eu D1 L1 D2 L2 d1 L1 M L2 Rolamento P4 Observação
80MD150Y0.8 0,8/0,5 360 3/1.43 150.000 2500 80 110 8 12 - - 3.175 14 - - 1-VEB08/NS 1-VEB08/NS
80MD120Y0.9 0,9/0,55 220 4,6/2,8 120.000 2000 80 150 48 8 10 5 5 9 M5 8 1-VEB10/1-VEB10 2GDZ120
80MD90Y2.5 2,5/1,5 220 10,8/6,5 90.000 1500 80 170 58 22 11 10 6 11 M6 11 2-B7001/1-B7001 GDZ90
100MD90Y3 -/3 350 -/8 90.000 1500 100 165 80 24 16 8 9 16 M8X2 21 2-7003CE/2-7002CE
120MD75Y3.5 3.5/2.1 350 9/5.4 75.000 1250 120 190 12 24 16 9 9 17 M9*1,25 14 2-B7003/2-B7001 2GDZ75
80MD60Y1.5 1,5/0,9 153 9/5.4 60.000 1000 80 160 55 24 14 9 8 16 M8 14 2-B7002/1-B7002 DZ60B
100MD60Y4 4/2,5 350 10/6.3 60.000 1000 100 185 66 24 16 8 8 13 M8*1 15 2-B7003/2-B7003 GDZ60B
120MD60Y6 6/3.6 350 16/10 60.000 1000 120 220 70 11 18 11 10 19 M10*1,5 19 2-B7004/2-B7003 2GDZ60
120MD60Y7 -/7 380 -/15 60.000 1000 120 222 90 28 23 10 14 22 M14*1,5 20 2-H71905HQ1/2-H71904HQ1
120MD51Y8 8/4.8 350 20/12 51.000 850 120 250 70 12 23 13 14 23 M14*1,5 19 2-B7005/2-B7004 2GDZ51
120MD48Y5.8 5,8/3,5 350 15/9 48.000 800 120 230 80 23 23 14 14 24 M14*1,5 19 2-B7005/2-B7004 GDZ48
120MD42Y9 9/5.5 350 20/12 42.000 700 120 230 90 27 23 12 14 24 M14*1,5 19 2-B7005/2-B7004 GDZ42S
120MD36Y8.5 8/5,5 350 18/11 36.000 600 120 255 92 30 28 12 16 27 M16*1,5 20 2-B7006/2-B7005 GDZ36B
120MD36Y8.5C 8/5,5 350 18/11 36.000 600 120 255 92 28 33 15 20 34 M20*1,5 20 2-B7007/2-B7005 GDZ36C
150MD36Y11 7/11 350 30/15.6 36.000 600 150 270 105 32 33 14 20 34 M20*1,5 20 2-B7007/2-B7006 2GDZ36
150MD36Y11A -/11 360 /22 36.000 1200 150 270 116 30 33 13 20 34 M20*1,5 20 2-B7007/2-B7006
120MD30Y11 11/6.6 350 30/17.8 30.000 1000 120 315 70 10 33 7 20 34 M20*1,5 19 2-B7007/2-B7006 2GDZ30N
120MD24Y12 12/7.2 350 30/18 24.000 800 120 315 70 10 43 8 22 38 M22*2 24 2-B7009/2-B7006 2GDZ24N
150MD24Y12.5 12,5/7,5 350 26.7/16 24.000 400 150 310 98 32 38 19 22 38 M22*2 26 2-B7008/2-B7007 GDZ24A
150MD24Y16 16/10 350 38/23 24.000 800 150 320 105 30 43 18 25 42 M25*2 25 2-B7009/2-B7007 2GDZ24
150MD24Y16A -/16 380 -/30 24.000 800 150 331 122 37 47 16 28 44 M28*2 25 2-B7010/2-B7009
170MD24Y22 22/14 350 -/30.2 24.000 800 120 305 110 40 43 22 25 42 M25*2 24 2-B7009/HQ12-B7008/HQ1
150MD18Y14.5 14,5/8,6 350 32/20 18.000 300 150 327 110 38 43 22 25 40 M25*2 30 2-B7009/2-B7008 GDZ18A
170MD18Y16 16/10 350 35/21.2 18.000 600 170 305 110 40 43 22 25 42 M25*2 24 2-B7009/2-B7008 GDZ18R
170MD15Y20 20/12 350 46,3/27,8 15.000 500 170 320 116 38 53 17 32 50 M30*2 25 2-B7011/2-B7009 2GDZ15
170MD15Y16 16/10 350 35/21.2 15.000 500 170 325 116 38 48 24 28 47 M28*2 25 2-B7010/2-B7009 GDZ15R
170MD15Y25A -/25 380 -/46 15.000 500 170 414 140 38 53 18 32 49 M32*2 23 2-B7012/2-B7010
200MDF15Y28 28/18 380/300 44/35 15.000
/8000		 500/267 200 430 140 42 53 25 32 50 M30*2 28 2-B7011/2-B7010
170MD12Y16 16/10 350 36/22 12.000 400 170 330 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009 GDZ12R-10
170MD12Y20 20/12 350 41,5/25 12.000 400 170 370 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009 GDZ12R-12
170MD12Y32 32/20 350 36/22 12.000 400 170 370 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009
250MD10Y17 17.6/11 350 38,5/24 10.000 334 250 350 140 15 53 28 25 35 M24*1,5 33 2-B7011/2-B7009
170MD09Y20 20/12.5 350 43/26,9 9.000 300 170 383 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009 GDZ09
210MD09Y33 33/20.6 350 70/43,8 9.000 300 210 403 140 44 55 54 - - Cone 1:8   2-B7212/2-B7009 2GDZ09
210MD09Y33B -/33 350 70 9.000 300 210 522 165 70 68 53 45 55 M42*2 40 3-7014/2-7211
210MD06Y20 -/20 350 42,5 6.000 200 210 491 140 44 55 54 - - Cone 1:8 46 2-7212/2-B7009
200MD06Y20 -/20 380 - 6.000 200 200 557 165 20 77 123 - - Cone 1:10 66 4-7016/2-7011
120MD75Z3.5 3,5/2,2 350 -/9 75.000 1250 120 190 65 24 16 9 9 17 M9*1,25 14 2-H71903HQ1/2-H7001HQ1
100MD60Z4 4/2,5 350 10/6.3 60.000 1000 100 185 76 26 16 8,5 8 14 M8*1 15 2-H7003HQ1/2-H7003HQ1
120MD48Z7 7/4,5 350 15,6/9,8 48.000 800 120 230 90 25,5 23 11,5 14 24 M14*1,5 19 2-H7005HQ1/2-H7004HQ1
120MD36Z9.5A 9,5/6 350 -/12.6 36.000 600 120 255 94 36 28 14 16 27 M16*1,5 20 2-H7006HQ1/2-H7005HQ1
150MD36Z11A -/11 360 -/22 36.000 1200 150 270 116 30 33 13 20 34 M20*1,5 20 2-H7007HQ1/2-H7006HQ1
120MD24Z5.5 5,5/3,3 250 18/11 24.000 400 120 255 92 30 28 12 16 27 M16*1,5 20 2-B7006/2-B7005 GDZ24K
150MD24Z16 16/10 350 38/24 24.000 800 150 327 121 30 43 19 25 42 M25*2 25 2-B7009HQ1/2-H7007HQ1
150MD24Z16-YT -/16 380 -/30 24.000 800 150 331 122 37 47 16 28 44 M28*2 25 2-H7010HQ1/2-H7009HQ1
150MD18Z9 9/5.5 350 22,4/13,5 18.000 300 150 290 95 40 38 18 22 36 M22*2 28 2-B7008/2-B7007 DZ18B
170MD18Z16 16/10 350 -/19.7 18.000 300 170 340 120 46 43 20 25 42 M25*2 26 2-B7009/2-B7007 GDZ18G
170MD15Z25 -/25 380 -/46 15.000 500 170 414 140 38 53 18 32 49 M32*2 23 2-H7012HQ1/2-H7010HQ1
170MD15Z16 16/10 350 35/21.2 15.000 500 170 325 116 38 48 24 28 47 M28*2 25 2-B7010/2-B7009
170MD15Z20 20/12 350 46,3/27,8 15.000 500 170 320 116 38 53 17 32 50 - 25 2-B7011/2-B7009
170MD12Z20 20/12 350 41,5/25 12.000 400 170 370 124 40 53 22 36 40 M33*2 30 2-B7011/2-B7009
160MDF09Z9 -/9 350 19 9.000 300 160 280 120 42 38 18       60 2-H7009HQ1/2-H7007HQ1
170MD07Z8.5 8,5/5 350 19/11.5 7.000 234 170 320 120 117 50 24 33 52 M33*1,5 27 3-VEX55/2-VEX45
170MD09Z20 20/12.5 350 43 9.000 300 170 383 124 70 50 24         3-B7011/2-B7009
210MD09Z33 33/20.6 350 70/43,8 9.000 300 210 403 140 44 55 54         2-B7212/2-B7009 2GDZ09
170MD07Z8.5W 8,5/5 350 19/11.5 7.000 234 170 320 120 117 50 74         3-VEX55/2-VEX45 2GDZ07
200MD06Z8 -/8 380 -/15 6.000 100 200 370 150 97 57 54         3-B7012/2-B7010
200MD06Z20 -/20 350 42,5 6.000 200 200 491 150 58 50 80         2-7212AC/2-7009AC
230MDF06Z40 -/40 380 75 6.000 200 230 763 - - - -         4-B7017/2-7013
180MD03Z10B -/10 380 21 3.000 100 180 530 165 20 - -         4-7016/2-7011
200MD03Z12 8/12 350 18,5 3.000
/2100		 100/70 200 470 165 100 75 15         4-7016/2-7010
240MD03Z16 -/16 380 -/32 3.000 100 240 415 178 104 80 20         4-7017/2-7013
260MD03Z24B 15 380/350 33/36 3000/
1500		 100/50 260 423 165 57 75 15         3-7016/2-7013
240MD015Z10 10/6.25 - 30/18.7 1500 50 240 410 190 92 85 24         3-7017/2-7012 GDZ015
80MD150Q0.8 0,8/5,5 350 3/1.43 150.000 2500 80 110 8 12 - - 3.175 14 - - 1-VEB08NS/1-VEB08NS
80MD120Q0.9 0,9/0,55 220 4,6/2,8 120.000 2000 80 150 48 8 10 5 5 9 M5 8 1-VEB10/1-VEB10
120MD100Q2.5 -/2,5 200 -/9 100.000 1667 120 177 75 3.5 19 8 11 8 M10*1,25 12 1-71904/1-71903
120MD75Q8 85 350 18,4/11,5 75.000 1250 120 210 80 25 18,5 13 10 19 M1081.5 19 2-VEX20NS/2-VEX17NS
100MD60Q6 6/3.6 350 16/10 60.000 1000 100 255 - - 28 9 8 16 M8*1 15 2-VEX30NS/2-VEX20NS 2GDZ60Q
100MD60Q9 -/9 350 13.3 60.000 1000 100 255 - - 28 9 16 23 M16*1,5 30 2-VEX30NS/2-VEX20NS
140MD60Q9 9/5.5 350 13.3/8.3 60.000 1000 149,8 260 129,7 50 53 13,5 16 25 M16*1,5 19 2-VEX30NS/2-VEX25NS
170MD60Q(HW) 7,5/4,5 380 14.4/9 48.000
/60000		 800/1000 170 220 - - 28 6,5 16 24 M16*1,5 20 2-VEX30NS/2-VEX25NS
120MD51Q8 8/4.8 350 20/12 51.000 850 120 232 80 30 23 10 14 23 M14*1,5 19 2-B7005/2-B7004
170MD36Q13.6 13,6/8,5 350 28.6/18 36.000 600 170 390 115 47 43 32 25 38 M25*2 29 2-VEX45NS/2-VEX35NS
120MD30Q12 19/12 350 49/31 30.000 1000 120 370 - - 43 15 28 44 M28*2 29 2-VEX45NS/2-VEX30NS
170MD30Q32H 32/21 350 46 30.000 1000 170 340 126 45 53 27 32 46 M32*2 25 2-H7011CHQ1/2-H7009CHQ1
150MD30Q23 23/14.4 380 49/30 30.000 1000 149,8 260 129,7 50 53 13,5 32 50 M32*2 26 2-VEX55NS/2-VEX40NS
150MD21Q18 18/11 380 35,5/21,4 21.000 350 150 320 110 38 43 18 25 40 M25*2 30 2-B7009/2-B7008
170MD24Q30H 30/19 350 41 24.000 800 170 340 136 45 63 27 36 50 M36*2 30 2-H7014CHQ1/2-H7009CHQ1
170MD12Q40H 40/30 350 58 12.000 600 170 415 137 49 68 27 40 50 M40*2 30 2-H7014CHQ1/2-H7009CHQ1
210MD09Q46H 46/33 350 70 9.000 300 210 560 190 24 97 30 48 55 M48*2 40 2-H7020CHQ1/2-7211CP4


►Série principal de fuso de retificação de motor:
MD, MDF, série MDT Fusos de alta frequência para retificação
Fusos de alta frequência da série XD, XDS, XDJ para fresamento
Fusos de alta frequência da série CD, CDS, CDJ para torneamento
Fusos de alta frequência da série DZ, DZS para perfuração

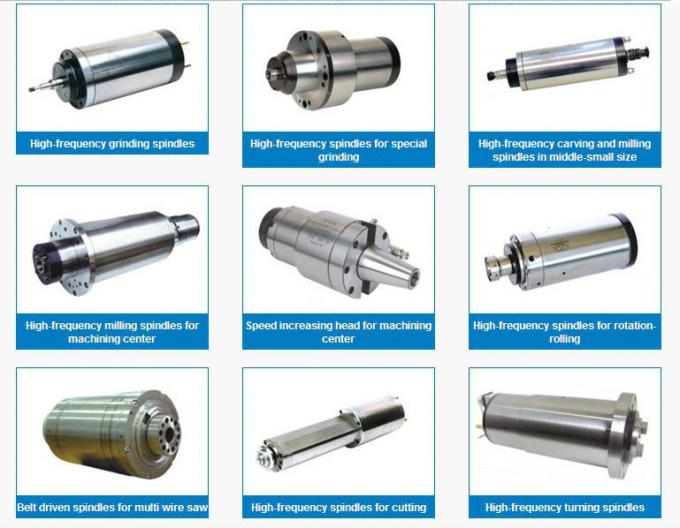

►Tipos de fuso de retificação de motor:


CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change



►A breve introdução da oficina do fuso:

Em 1958, montamos o Grupo de Pesquisa 308 para desenvolver os fusos.Após mais de 60 anos de desenvolvimento, desenvolveu-se gradualmente da instituição de pesquisa científica original para a empresa que coleta a pesquisa, o desenvolvimento e a produção do fuso como um todo.A área de produção da oficina de fusos atingiu 32.800 metros quadrados.é a principal unidade de elaboração do padrão nacional de fusos, a unidade presidente da filial de fusos da Associação da Indústria de Máquinas-Ferramenta da China, o líder do projeto de fusos 863, a unidade responsável do "Oitavo Cinco- Plano Anual", "Nono Plano Quinquenal", "Décimo Plano Quinquenal" e grandes projetos nacionais de ciência e tecnologia para fusos de máquinas-ferramenta CNC.É também a localização do Centro de Pesquisa de Tecnologia de Engenharia de Fusos de Máquinas-Ferramenta Henan.

Temos uma capacidade de produção anual de 6.000 conjuntos de fusos



►O marco dos produtos de fuso:

  • 1958 O primeiro fuso elétrico da China
  • 1980 O primeiro fuso estático pneumático da China
  • 1995 Primeiro fuso de centro de usinagem da China
  • 1999 O primeiro fuso de gravação e fresagem da China
  • 2006 O primeiro fuso de torneamento de precisão da China
  • 2016 O primeiro fuso de peça de ímã permanente da China
  • 2017 Pesquisa e desenvolvimento de fuso elétrico de centro de usinagem de alta qualidade
  • 2018 Pesquisa e desenvolvimento de fuso inteligente

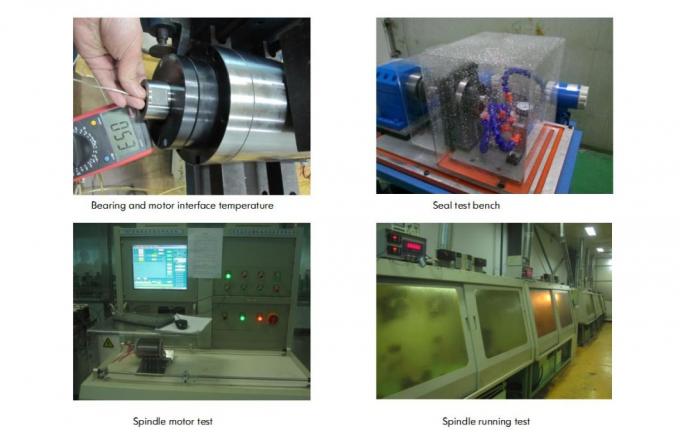

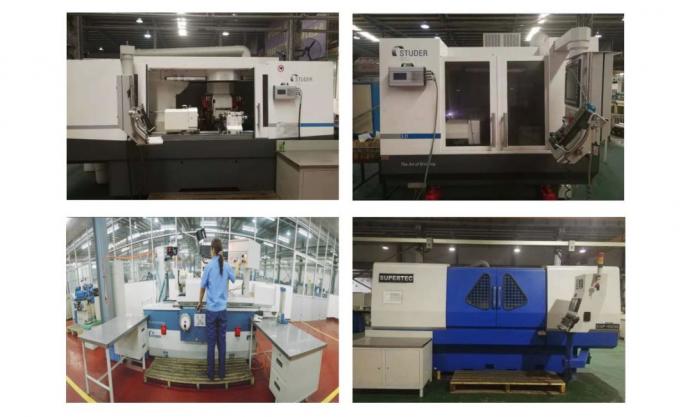

►Capacidade de fabricação do fuso de retificação:

CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool ChangeCNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change

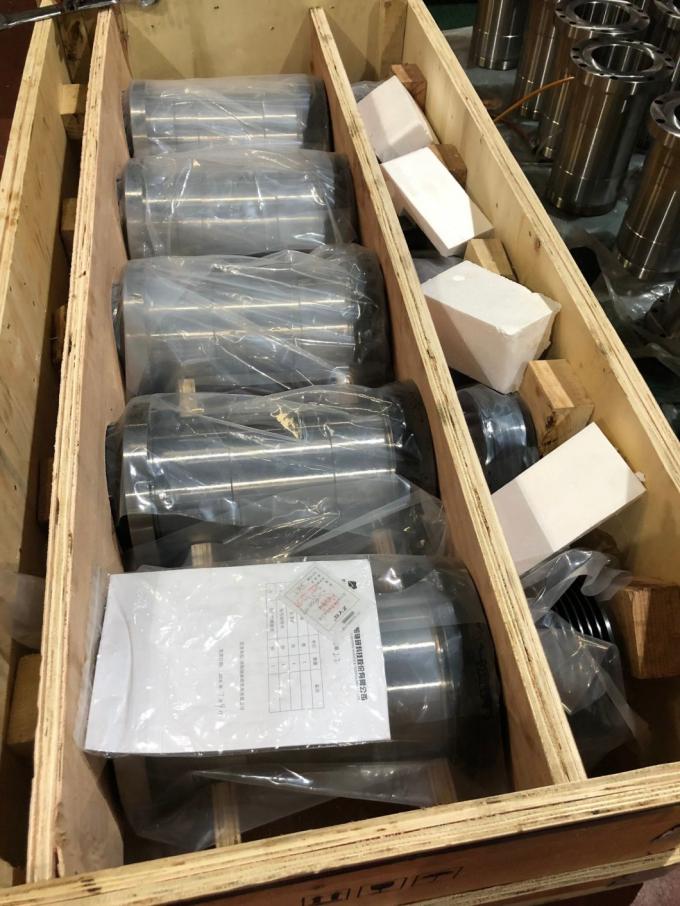

►Pacote de fuso de moagem:

CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change

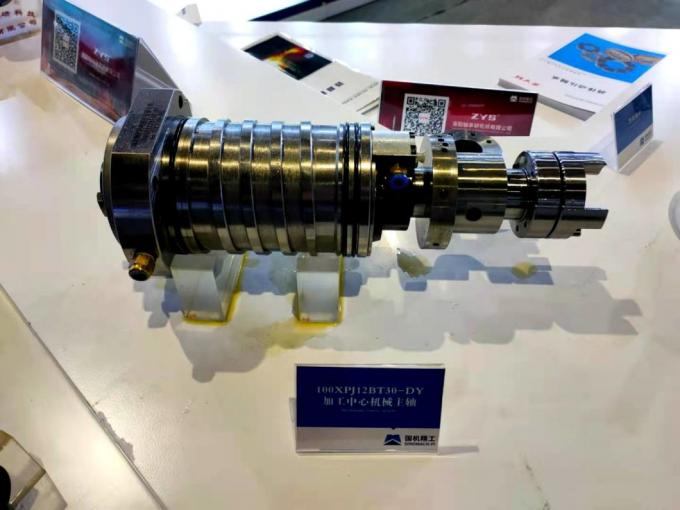

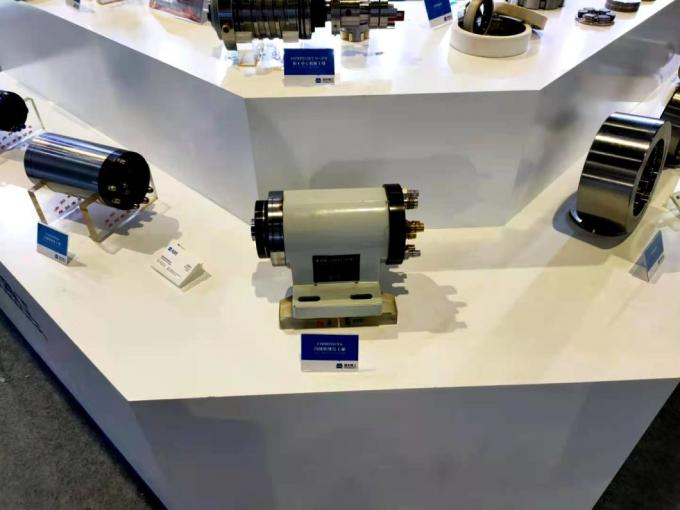

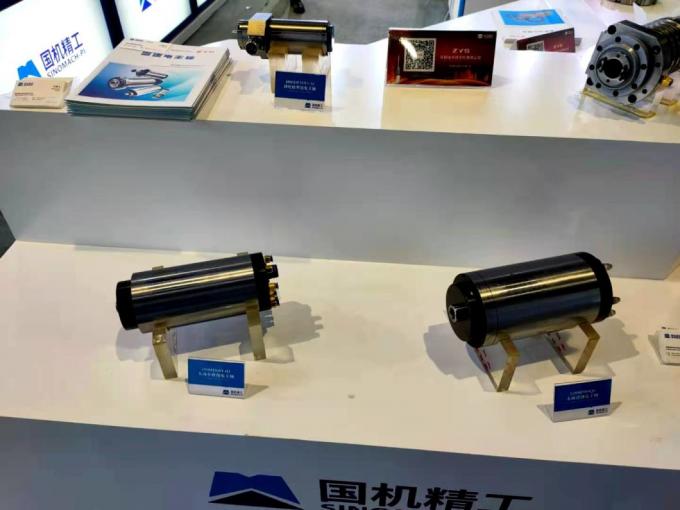

►Exposição do fuso de retificação:



CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change
CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change
CNC Router Spindle High-Frequency Electric Motor Grinding Spindle/CNC Spindle/Atc Spindle/Water Cooling Spindle/ Air Cooling Spindle with Automatic Tool Change
